粉尘仪(抽取式、原位式)

2017-02-06 14:15:11 | 查看:

【摘要】: 型号SP100SB30原理激光前散射激光后散射安装示意图 安装方式探头插入式安装(烟道直径必须大于500mm)单侧式安装(烟道直径必须大于




型号

SP100

SB30

原理

激光前散射

激光后散射

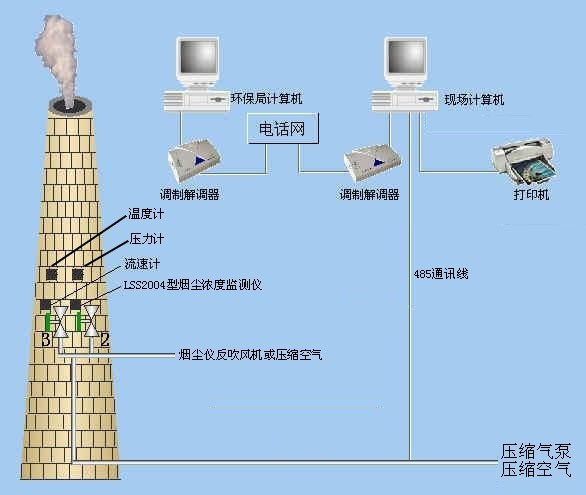

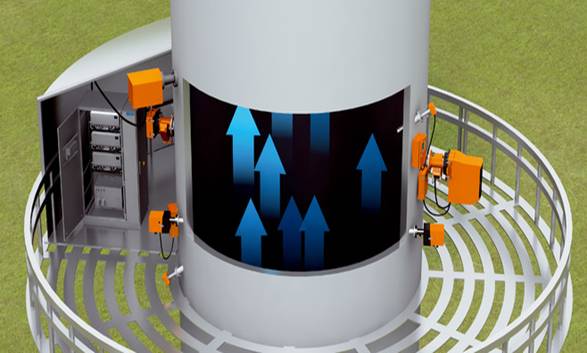

安装示意图












安装方式

探头插入式安装(烟道直径必须大于500mm

单侧式安装 (烟道直径必须大于500mm

量程

最小量程:0-5mg/m3

最大量程:0-200mg/m3(超出范围需咨询工厂)

最小量程:0-30mg/m3

最大量程:0-200mg/m3(超出范围需咨询工厂)

误差

≤±1%

≤±2%

烟气温度

-25 … +400°C

-25 … +400°C

烟气压力

50  +2 hPa: –50  +30 hPa 带外部吹扫单元(选配)

50  +2 hPa: –50  +30 hPa 带外部吹扫单元(选配)

环境条件(温度压力)

-40  +60 °C -40  +45 °对带有内部吹扫气的MCU控制单元

-40  +60 °C -40  +45 °对带有内部吹扫气的MCU控制单元

认证

 U.S.EPA PS1PS11

 EN 15267-3, EN 14181  DIN ISO 14956

• 经TÜV测试的认证许可 (2001/80/EC, 2000/76/EC) 及电厂第27 BImSchV (FICA)

 GOST  MCERTS的认证

 U.S.EPA PS1PS11

 EN 15267-3, EN 14181  DIN ISO 14956

• 经TÜV测试的认证许可 (2001/80/EC, 2000/76/EC) 及电厂第27 BImSchV (FICA)

 GOST  MCERTS的认证

防护等级

• 发射/接受单元,反射器,MCU IP 65 • 外部吹扫单元:IP 54

• 发射/接受单元,反射器,MCU IP 65 • 外部吹扫单元:IP 54

电气安全

CE

CE

输入输出接口

模拟输出

三路输出:0/2/4 22mA,最大750Ω负载

模拟输入

两路输入:020mA

数字输出

五路输出:30V DC/2A48V AC/1A;无源 状态信号:运行/故障,维护,功能检查,维护请求,极限值报警

数字输入:

四路输入 无源接入点

接口:

 USB

 RS485可选接口模块

 RS232(维护用)

• 以太网 可选接口模块

总线

• 以太网TCP/IP(可选接口模块) • RS485 PROFIBUS-DP(可选接口模块)



模拟输出

三路输出:0/2/4 22mA,最大750Ω负载

模拟输入

两路输入:020mA

数字输出

五路输出:30V DC/2A48V AC/1A;无源 状态信号:运行/故障,维护,功能检查,维护请求,极限值报警

数字输入:

四路输入 无源接入点

接口:

 USB

 RS485可选接口模块

 RS232(维护用)

• 以太网 可选接口模块

总线

• 以太网TCP/IP(可选接口模块) • RS485 PROFIBUS-DP(可选接口模块)



应用场合

排放监测 如: ·监测过滤系统

发电厂及热电厂 ·废气中及除尘器前后的烟道中的

垃圾焚烧厂及废物处理厂 粉尘浓度

金属加工厂(炼钢、炼铝厂,



冶炼厂、铸造厂)

水泥厂



排放监测 如: ·监测过滤系统

发电厂及热电厂 ·废气中及除尘器前后的烟道中的

垃圾焚烧厂及废物处理厂 粉尘浓度

金属加工厂(炼钢、炼铝厂,



冶炼厂、铸造厂)

水泥厂



校准功能

•零点及参比点测试

 •污染修正



•零点及参比点测试

总结

单侧安装适用于电厂中低浓度粉尘测量,特别适用于超低量程(最低0-5mg/m3),可以实现零点参比测试和测量探头上镜片集灰带来的误差修正;性价比高

单侧安装适用于电厂中低浓度粉尘测量,可以实现零点参比测试
